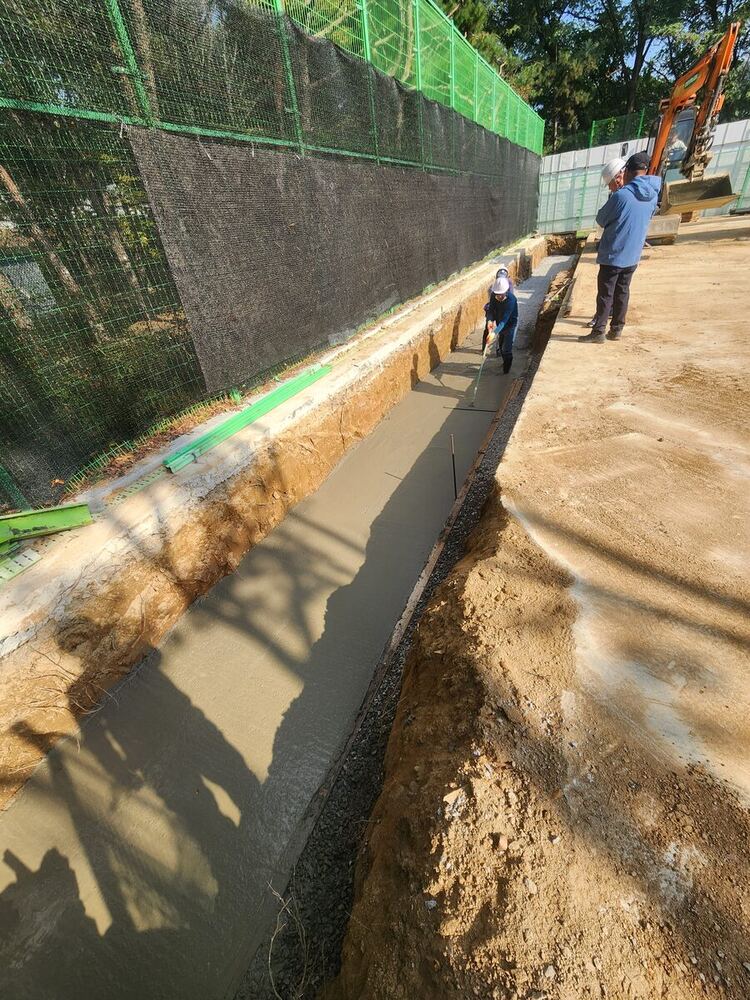

보강토옹벽 층별 시공 현장
부대토목공사는 건축물 본공사 외에 부지를 안전하게 조성하기 위한 여러 공종을 포괄하며, 경사지나 대지 간 높이차가 발생하는 현장에서는 토압을 안정적으로 처리하는 공정이 별도로 필요하다. 보강토옹벽은 이러한 경사지 토압 처리 공종 중 하나로, 성토된 흙과 보강재를 층층이 쌓아 구조체 스스로가 토압에 저항하도록 만드는 공법이다. 이 페이지에서는 보강토옹벽의 작동 원리와 단면 구성, 그리고 다른 옹벽 공법과의 차이를 공법 관점에서 정리한다.

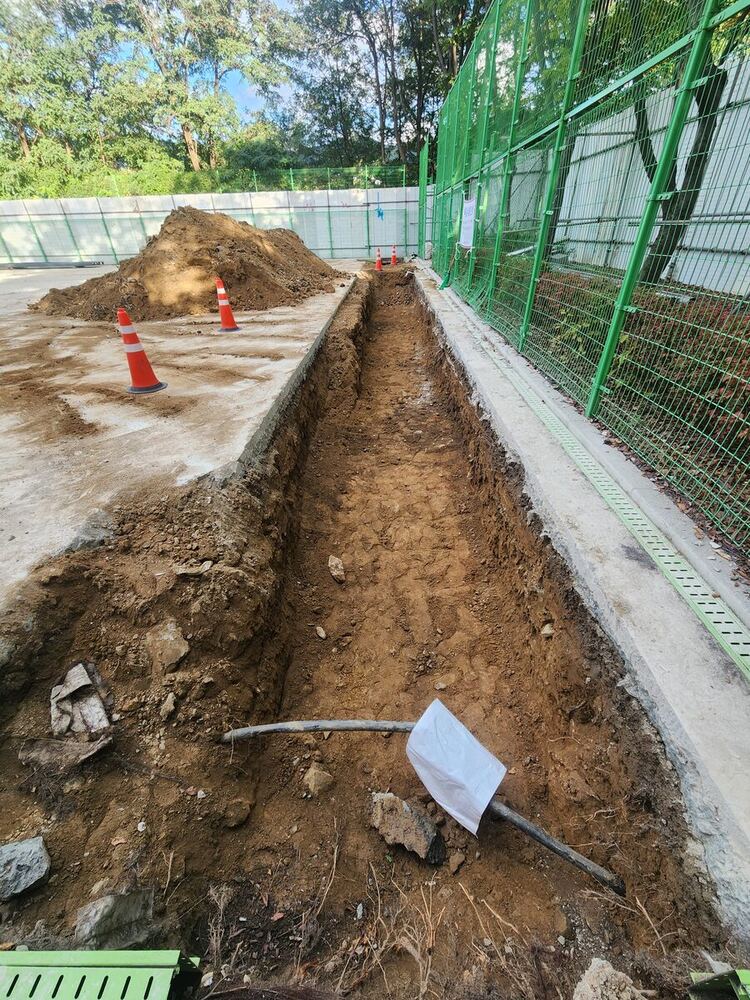

보강토옹벽은 콘크리트나 블록 자체의 강도로 토압을 버티는 방식이 아니라, 흙과 보강재 사이의 마찰력을 이용해 하나의 안정된 덩어리를 만드는 공법이다. 뒤채움 구간에 흙을 얇게 펴서 다짐한 뒤 그 위에 지오그리드 등 보강재를 포설하고, 다시 흙을 쌓아 다지는 과정을 반복하면서 흙과 보강재가 서로 맞물리는 층을 형성한다. 이렇게 형성된 보강토체는 뒤쪽에서 밀려오는 토압을 구조체 전체의 자중과 마찰 저항으로 분산시키기 때문에, 별도의 두꺼운 콘크리트 벽체 없이도 상당한 높이차를 감당할 수 있다.

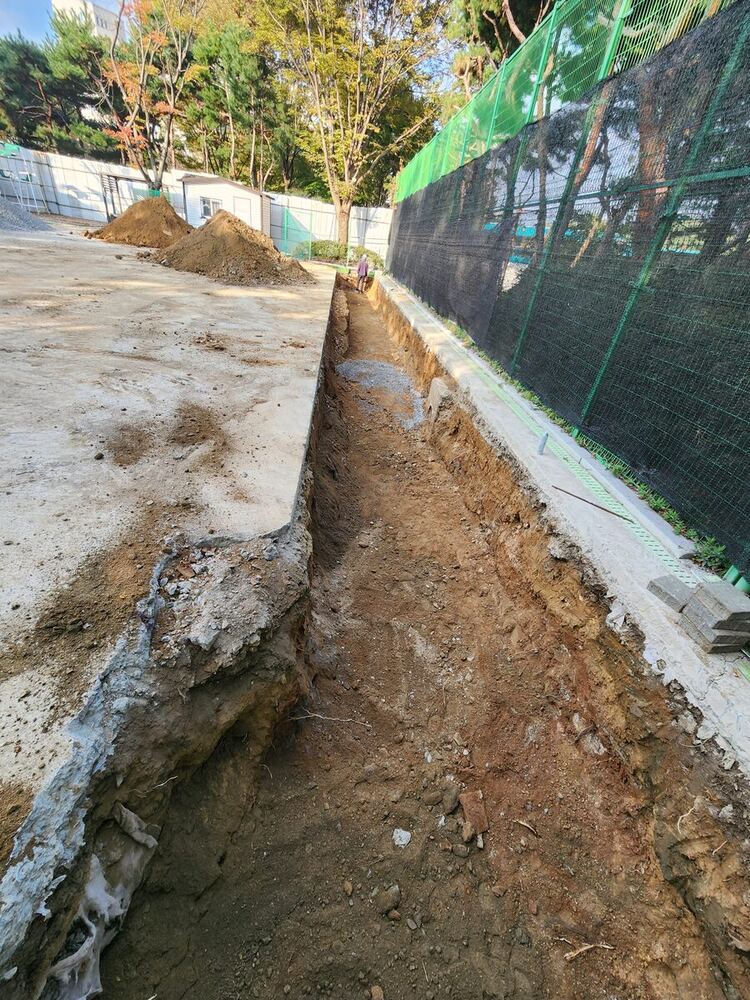

전면에 놓이는 블록이나 패널은 흙을 붙잡아 두는 마감재의 역할이 크고, 실제 하중을 지지하는 핵심은 내부의 다짐층과 보강재 층이다. 따라서 시공 과정에서는 전면 마감의 외관보다 뒤채움 다짐도와 보강재 포설 간격 관리가 공법의 성능을 좌우하는 요소로 다뤄진다. 다짐 상태와 배수 처리는 현장 토질과 설계 기준에 따라 달라지므로, 시공 전 지반 조건 확인이 선행되는 것이 일반적이다.
보강토옹벽의 단면은 아래와 같이 역할이 다른 여러 층이 쌓여 하나의 구조를 이룬다.
배수층이 빠지거나 부실하면 뒤채움 내부에 물이 머무르며 흙의 자중이 늘고 마찰 저항이 약해질 수 있어, 배수 계획은 보강재 배치 못지않게 비중 있게 다뤄지는 항목이다.
동일하게 토압을 처리하는 목적이라도 RC옹벽, 블록옹벽, 보강토옹벽은 구조 원리와 시공 방식에 차이가 있다.
| 구분 | RC옹벽 | 블록옹벽 | 보강토옹벽 |
|---|---|---|---|
| 저항 원리 | 철근콘크리트 벽체 자체의 강성으로 토압 저항 | 블록의 자중과 맞물림으로 저항 | 흙과 보강재의 마찰력으로 저항 |
| 적용 높이 | 설계에 따라 고단 높이까지 대응 가능한 편 | 비교적 낮은 높이 구간에 주로 적용 | 중저단 높이 구간에서 폭넓게 적용되는 편 |
| 기초 규모 | 구조 계산에 따른 별도 기초체 필요 | 상대적으로 단순한 기초 처리 | 기초 처리 후 층별 다짐으로 진행 |
| 시공 방식 | 거푸집·철근·타설 공정 포함 | 블록 적층 위주의 건식 시공 | 다짐과 보강재 포설을 반복하는 습식·건식 혼합 공정 |
| 외관 변화 | 평활한 콘크리트 면 | 블록 패턴이 그대로 노출 | 전면 패널·블록 마감재에 따라 다양 |
* 위 비교는 공법상의 일반적인 경향을 정리한 것이며, 실제 적용 높이·기초 규모는 현장의 지반 조건과 설계 기준에 따라 달라진다.
