집수정 설치 현장 살펴보기
빗물이나 지표수가 모이는 지점에 설치해 이물질을 거른 뒤 곧바로 다음 배관으로 흘려보내는 통과형 집수 구조물을 만드는 작업이 집수정공사다. 물을 가두어 두었다가 조절해 내보내는 우수 저류조 시공과 달리, 집수정은 유입된 물을 머금지 않고 바로 통과시킨다는 점에서 구조와 목적이 뚜렷이 갈린다. 이 페이지는 집수정이 저류조와 어떻게 다른지, 현장에서 어떤 기준으로 규격과 위치를 정하는지를 중심으로 다룬다.
집수정은 지표면이나 배수로를 따라 흘러온 물이 한 지점으로 모이는 자리에 설치하는 사각 또는 원형의 소형 구조물이다. 내부에는 모래나 낙엽 같은 이물질을 가라앉히거나 걸러내는 트랩(찌꺼기를 걸러 배관 막힘을 막는 장치)을 두는 경우가 많고, 이렇게 걸러진 물은 오래 머무르지 않고 곧바로 다음 관로로 넘어가 흐름이 이어진다. 즉 집수정은 물을 담아두는 저장 기능보다 흐름을 한 지점으로 모아 다음 구간으로 넘기는 중계 기능에 가깝다.
반면 별도 페이지에서 다루는 우수 저류조는 한꺼번에 많은 비가 내릴 때 하류로 흘러가는 유출량을 조절하기 위해, 물을 일정 시간 가두었다가 정해진 유량만큼만 조절해 내보내는 저류형 구조물이다. 집수정이 물을 곧장 통과시켜 다음 공정으로 넘기는 데 목적이 있다면, 저류조는 물을 붙잡아 방류 속도를 늦추는 데 목적이 있어 두 구조물은 형태와 운영 방식이 근본적으로 다르다. 부지 배수 계획을 세울 때는 어느 지점에 통과형 집수정을 두고 어느 지점에 저류형 저류조를 둘지 함께 검토하는 경우가 많다.
| 구분 | 집수정(통과형) | 저류조(저류형) |
|---|---|---|
| 물의 흐름 | 유입된 물이 머물지 않고 바로 다음 관로로 이동 | 일정 수위까지 가두었다가 조절해 방류 |
| 내부 구성 | 이물질을 거르는 트랩을 두는 경우가 많음 | 오리피스·조절 장치로 방류 유량 제한 |
| 주된 목적 | 흐름을 모아 다음 구간으로 중계 | 하류 방류 부담을 시간 축으로 분산 |
어느 방향에서 물이 흘러드는지, 강우 시 유입량이 얼마나 되는지를 먼저 살펴 집수정 규격을 가늠한다.
다음 관로로 물을 넘기려면 집수정 바닥과 관로 높이 차이를 계산해 자연스럽게 흘러갈 수 있는 깊이를 정한다.
보도블록이나 포장면, 인접 배관과의 위치 관계를 확인해 뚜껑 설치 위치와 형식을 정한다.
집수정이 들어설 위치와 다음 관로의 높이를 측량해 통과 흐름이 이어질 수 있는지 확인한다.

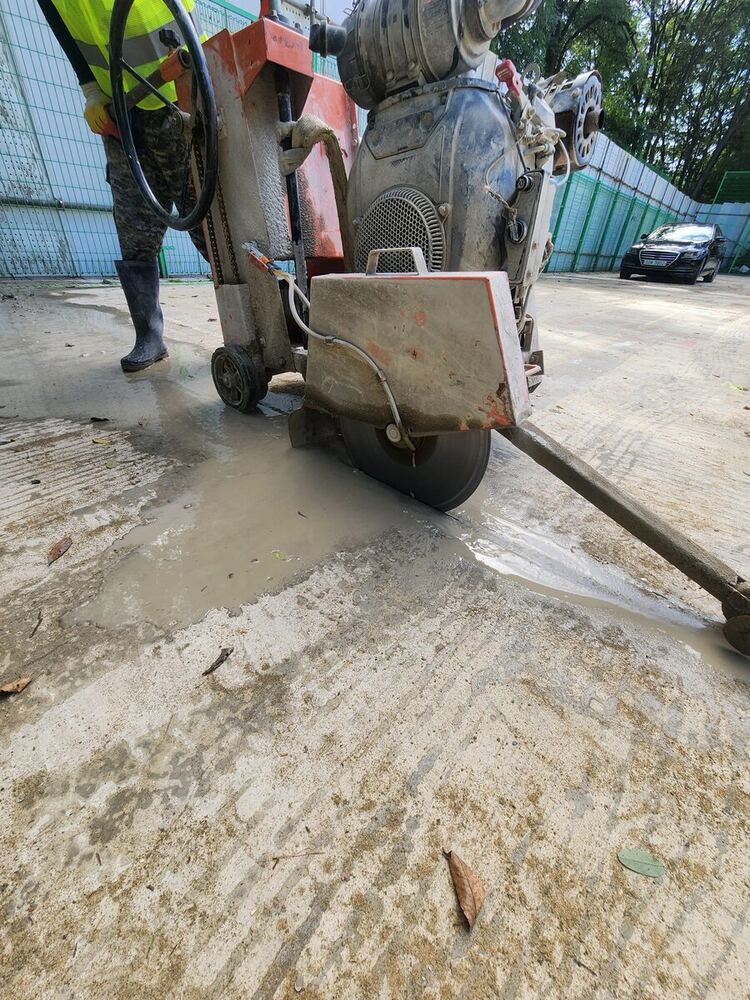

계획한 깊이와 규격에 맞춰 집수정 본체가 들어설 구간을 굴착한다.
바닥을 다진 뒤 집수정 본체를 거치하고 수평을 맞춘다.

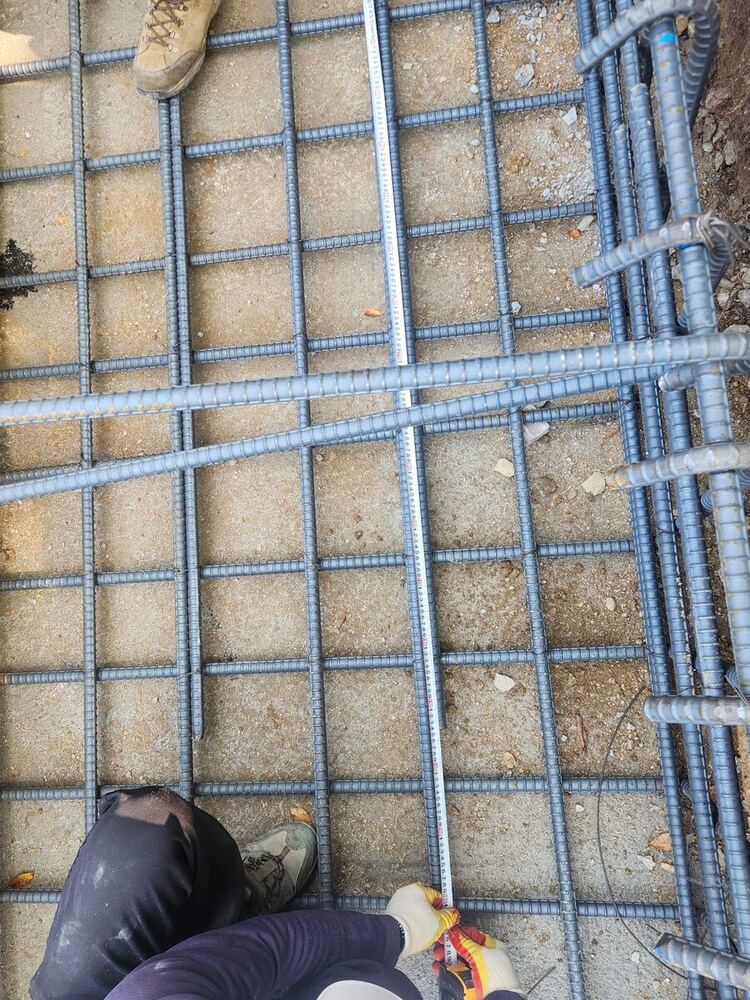

유입관과 유출관을 집수정 본체에 연결해 물이 곧바로 다음 구간으로 넘어가도록 잇는다.

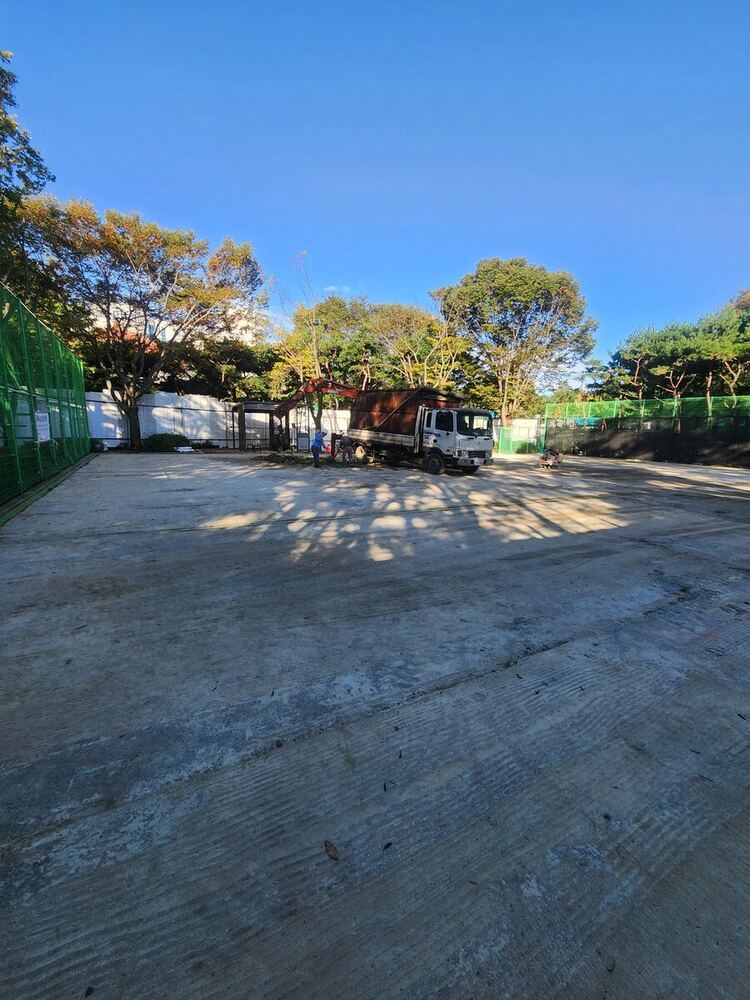

통행 조건에 맞는 뚜껑을 설치하고 주변 지반을 되메워 다짐한다.
물을 흘려보내 정체 없이 유입부터 유출까지 이어지는지 확인한다.
집수정에서 공공 하수관로로 연결해 방류하는 경우, 관로 연결은 관할 지자체와 사전 협의가 필요하다. 하수도법에 따라 배수설비 설치·변경이 신고 대상이 되는 경우도 있어, 관로 연결 위치를 정하는 단계에서 미리 확인해두는 것이 안전하다.
