우수 저류조는 짧은 시간에 몰리는 빗물을 조 안에 일시적으로 가두었다가, 정해진 유량만큼만 내보내는 조절 방류 구조물이다. 빗물을 모아 곧바로 다음 배관으로 흘려보내는 집수정공사와 같은 우수 처리 시설이라도 원리가 다른데, 저류조는 물을 붙잡아 두는 저장 단계가 하나 더 들어간다는 점이 핵심이다. 이 페이지는 저류조가 왜 필요하고 어떤 절차로 시공되는지를 원리 중심으로 다룬다.
빗물이 유입구를 통해 조 내부로 들어오면 곧바로 배출되지 않고 일정 수위까지 채워진다. 이후 오리피스(orifice, 유량을 제한하는 좁은 구멍)나 조절 장치를 거쳐 정해진 유량만큼만 하류로 내보내지므로, 짧은 시간에 비가 몰려도 하류 배관에 가해지는 부담이 시간 축으로 분산된다.
부지 안 여러 지점에서 모인 우수를 저장 없이 곧바로 다음 배관이나 방류 지점으로 전달하는 구조다. 물을 붙잡아 두는 저장 공간이 없다는 점에서 저류조와 구조적 목적이 갈리며, 두 시설은 함께 계획되는 경우도 많지만 각자의 역할은 분명히 나뉜다.
저류조는 하류 배관이나 방류 지점의 통수 여력이 한정적인 부지, 혹은 짧은 시간에 집중적으로 비가 몰리는 지역에서 방류 부담을 줄이기 위해 주로 검토된다. 저장 용량과 방류 유량 설정은 집수 면적과 강우 특성을 기준으로 산정된다.
저류조로 흘러들 부지 면적과 지붕·포장면 비율을 확인해 예상되는 유입 유량을 가늠한다.
조절 방류된 물을 받아줄 하류 관로나 수로의 통수 능력과 표고를 확인한다.
저류조 본체가 들어설 지하 공간의 깊이, 인접 지장물과의 이격 거리를 실측한다.
매설 구간의 지하수위를 확인해 부력(浮力, 물이 구조물을 떠오르게 하는 힘) 대응 여부를 검토한다.
| 검토 요소 | 확인 내용 | 용량에 미치는 영향 |
|---|---|---|
| 집수 면적 | 지붕·포장면 등 빗물이 모이는 면적 | 넓을수록 유입량 증가 |
| 강우 강도 | 짧은 시간에 몰리는 비의 특성 | 집중될수록 저장 필요량 증가 |
| 방류 지점 통수 여력 | 하류 관로·수로가 받아줄 수 있는 유량 | 여력이 작을수록 방류량 제한 |
계획된 매설 깊이에 맞춰 굴착한 뒤 바닥을 다져 저류조 본체를 받칠 기초를 형성한다.
조립식 또는 콘크리트 저류조 본체를 기초 위에 거치하고 수평을 맞춘다.

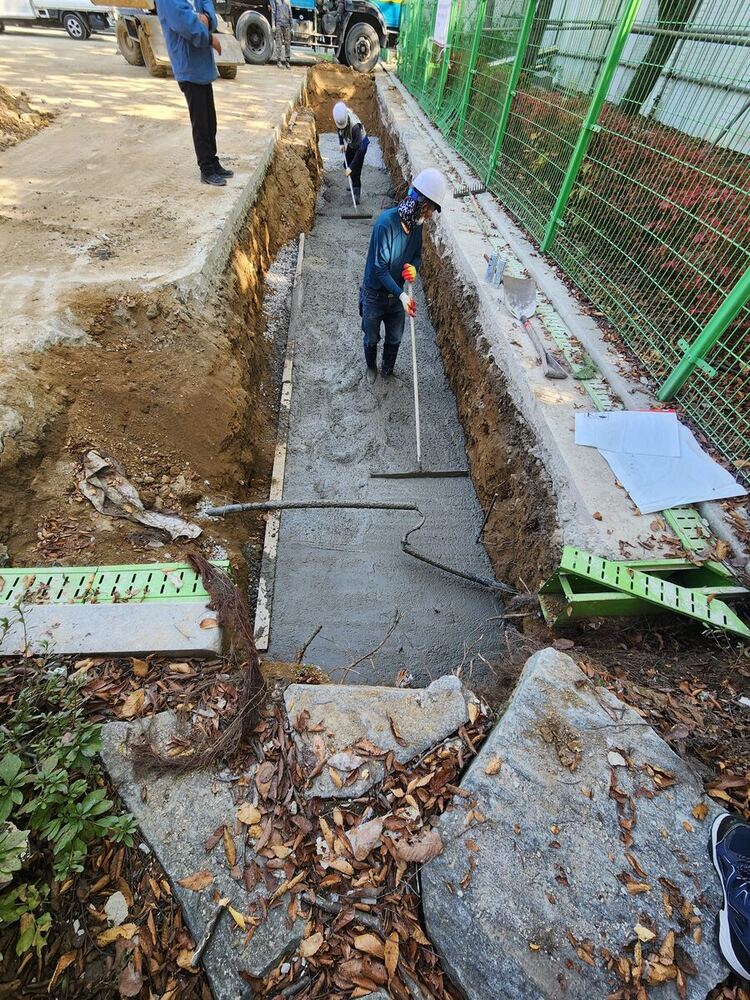

유입관을 조 내부와 연결하고, 방류 측에는 정해진 유량만 내보내는 오리피스나 조절 장치를 설치한다.
본체 주변을 층별로 되메우며 다져, 상부 하중에 의한 변형을 방지한다.
물을 흘려 저류 후 방류되는 유량이 설계한 범위 안에서 조절되는지 확인한다.
저류조는 대부분 지하에 매설되므로 토질과 지하수 조건이 시공 방법에 직접 영향을 준다. 연약한 지반에서는 본체가 가라앉지 않도록 기초 보강이 함께 검토되고, 지하수위가 높은 구간에서는 비어 있는 조 내부의 부력으로 본체가 떠오르려는 힘이 작용할 수 있어 앵커나 저항 중량 등으로 대응하는 방안이 검토된다. 굴착 중 지하수가 유입되는 경우 배수 작업을 병행하며 되메우기를 진행해야 다짐 품질이 떨어지지 않는다.
저류 후 방류 지점이 공공 하수관로인 경우 하수도법에 따라 관로 연결에 대한 관할 지자체 협의가 필요합니다. 방류 유량과 연결 위치를 정하는 단계에서 미리 확인하는 것이 안전하다.
