토목측량

토목측량의 범위와 적용조건

이 페이지에서 다루는 토목측량은 공사 착수 전 부지의 지형·지물 현황을 도면화하는 현황측량과, 착공 이후 설계 도면의 위치·높이를 현장에 되짚어 표시하는 시공측량 두 가지로 한정된다. 경계 확정, 토지 분할, 등록전환처럼 지적공부(토지의 경계와 면적을 등록한 공적 장부)를 새로 만들거나 바꾸는 지적측량은 한국국토정보공사(LX) 또는 지적측량수행자만 수행할 수 있는 영역이며, 민간 토목업체가 다루는 범위가 아니다.

현황측량은 건축 설계나 인허가 도서 작성에 앞서 부지의 실제 형상, 고저차, 기존 구조물 위치를 확인하는 데 쓰이고, 시공측량은 굴착·기초·구조물 설치 각 단계마다 도면상의 위치가 실제 현장과 어긋나지 않는지 확인하는 데 쓰인다. 두 작업 모두 별도 공정이라기보다, 다른 공정이 정확히 시작될 수 있도록 위치와 높이 기준을 미리 잡아두는 선행 작업에 가깝다.

현장 조사에서 확인하는 항목

측량이 공정에 미치는 변화

공정 순서

1. 기준점 확인 및 설치

   인근 공공 기준점을 확인하거나, 없는 경우 현장 내 별도 임시 기준점을 설치해 측량의 출발 좌표로 삼는다.

2. 현황측량 실시

   토탈스테이션 등 장비로 부지 경계 인접 지형과 기존 구조물 위치, 고저차를 측정한다.

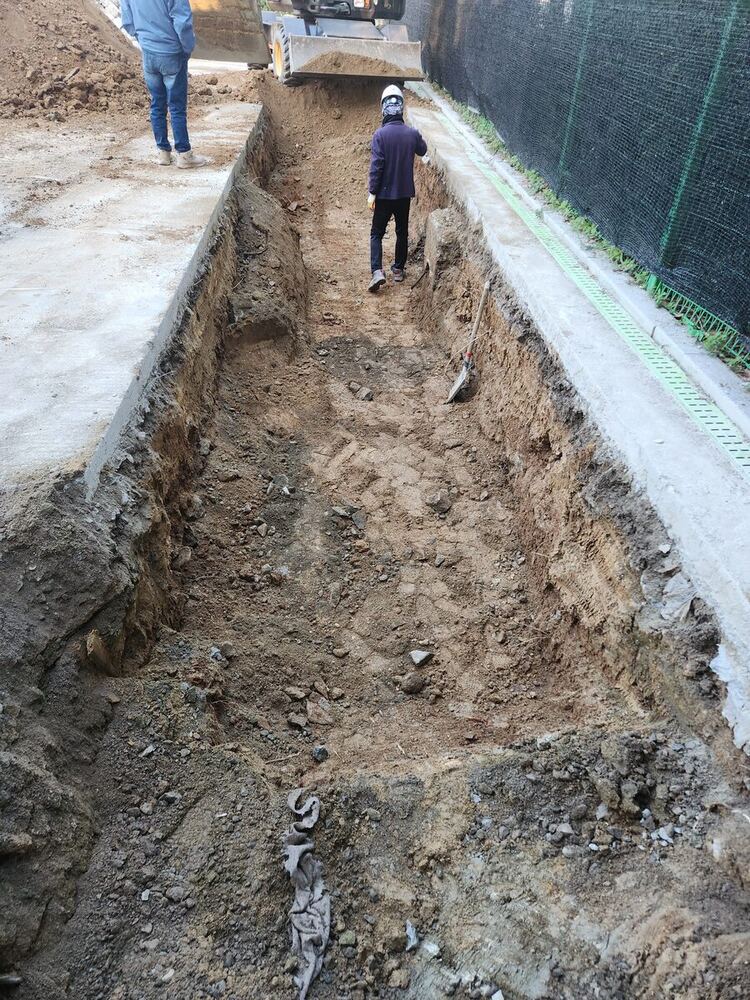

3. 도면화 및 대조

   측정한 값을 도면으로 옮기고, 설계 도면과 대조해 착공 전 확인이 필요한 부분을 정리한다.

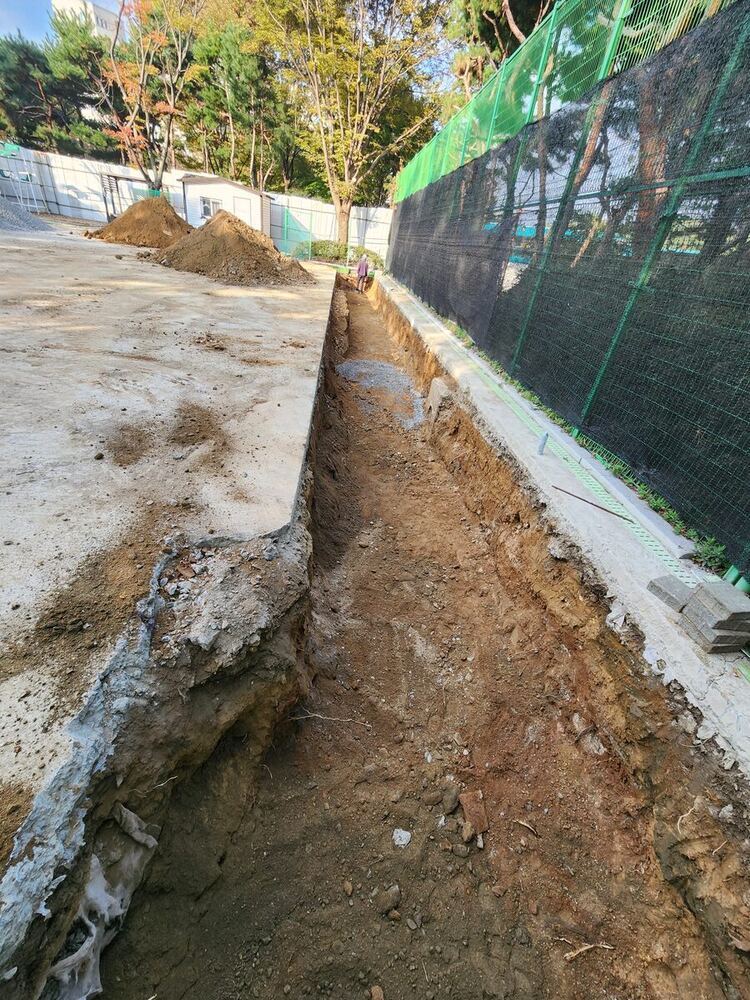

4. 시공 기준점 설치

   착공 이후 각 공정의 위치를 잡을 수 있도록 현장에 시공 기준점과 규준틀을 설치한다.

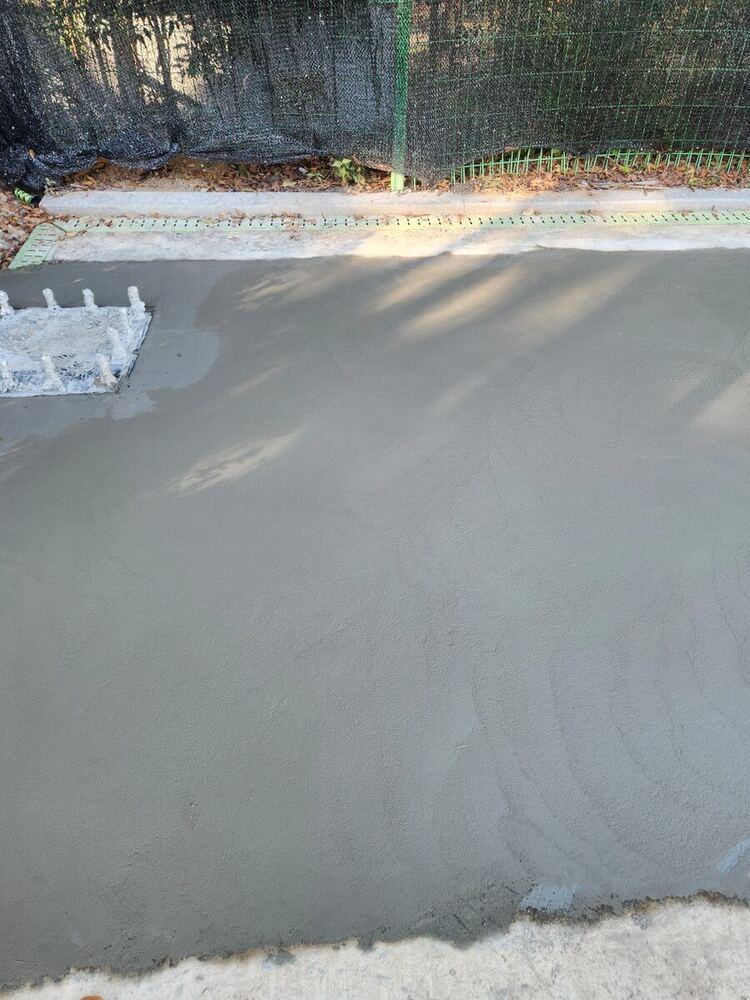

5. 계획고 확인을 위한 레벨 측량

   레벨기로 지반고를 재확인해 굴착·성토·기초 타설 각 단계가 계획고에 맞게 진행되는지 점검한다.

6. 단계별 검측

   공정이 진행될 때마다 위치와 높이가 설계와 일치하는지 재확인하는 검측을 거친다.

시공 품질에 영향을 주는 관리 포인트

• 기준점이 공사 중 훼손되지 않도록 보호 표시가 되어 있는지 — 기준점이 흔들리면 이후 모든 측량값이 함께 어긋난다
• 측량 시점의 기상 조건이 안정적이었는지 — 강풍이나 강우는 관측 오차를 키우는 요인이 된다
• 도면과 현장 수치를 교차 확인하는 절차가 있는지 — 한 번의 측정값만으로 판단하면 오류를 놓치기 쉽다
• 단계별 검측 기록이 남아 있는지 — 이후 공정에서 위치 분쟁이 생겼을 때 근거 자료가 된다

측량 결과는 이후 굴착·기초·구조물 공정의 출발점이 되므로, 시공 기준점은 공사 기간 내내 훼손되지 않게 별도 표식으로 관리하고 정기적으로 재확인하는 것이 안전하다.
