배수트렌치 시공 현장 모습
주차장·마당·진입로 등 포장면에 고인 노면수를 한 줄로 모아 배출해야 할 때 배수트렌치공사가 검토된다. 선형 그레이팅 트렌치를 포장면 낮은 쪽에 매설해 빗물을 폭넓게 받아내는 방식으로, 좁은 폭에서도 넓은 면적의 물을 처리할 수 있어 배수로 단독 시공이 어려운 구간에서 자주 쓰인다.
주차장·마당·진입로처럼 폭넓은 포장면의 물을 한 줄로 모아 배출해야 하거나, 기존 배수로만으로 노면수가 제때 빠지지 않아 웅덩이가 생기는 구간에서 검토된다.
트렌치 라인 터파기, 본체 거치 및 레벨 조정, 그레이팅 커버 설치, 하류 배수시설(집수정·우수관 등)과의 연결, 주변 포장 마감까지가 기본 범위다.
포장면 전체 경사 방향, 트렌치로 물이 실제로 모이는 저점 위치, 하류 배수시설의 처리 여유 용량을 먼저 확인한다.
트렌치 상단 레벨이 포장 마감면보다 살짝 낮게 시공되어야 물이 자연스럽게 유입되며, 라인 전체의 미세 구배를 유지하는 것이 핵심이다.
트렌치 길이와 규격(폭·깊이), 그레이팅 하중 등급, 하류 배수시설과의 거리 및 신설 여부, 기존 포장 철거 범위에 따라 비용이 달라진다.
같은 배수 목적이라도 트렌치와 개거식 배수로는 적용 상황과 시공 방식에서 차이가 있다. 아래 표로 비교한다.
| 구분 | 배수트렌치 | 일반 배수로 |
|---|---|---|
| 형태 | 좁은 폭의 선형 매설형, 그레이팅 커버 | 개방형 도랑, 폭이 상대적으로 넓음 |
| 적용 위치 | 포장면 중간·진입부 등 면적형 집수가 필요한 구간 | 부지 경계, 사면 하단 등 선형 유하 구간 |
| 보행·차량 통행 | 그레이팅 위로 통행 가능 | 개방형 구조라 별도 복공 필요 |
| 유지관리 | 그레이팅을 열어 내부 이물질 제거 | 상시 개방되어 있어 육안 점검 용이 |
포장면 구배와 저점 위치를 파악한다

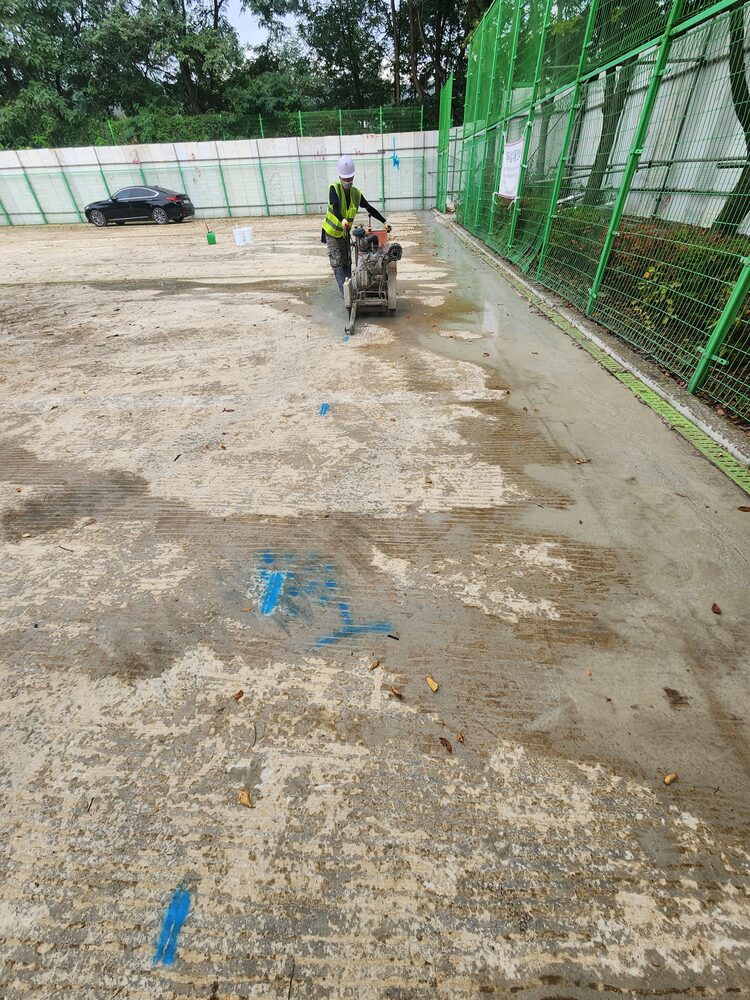

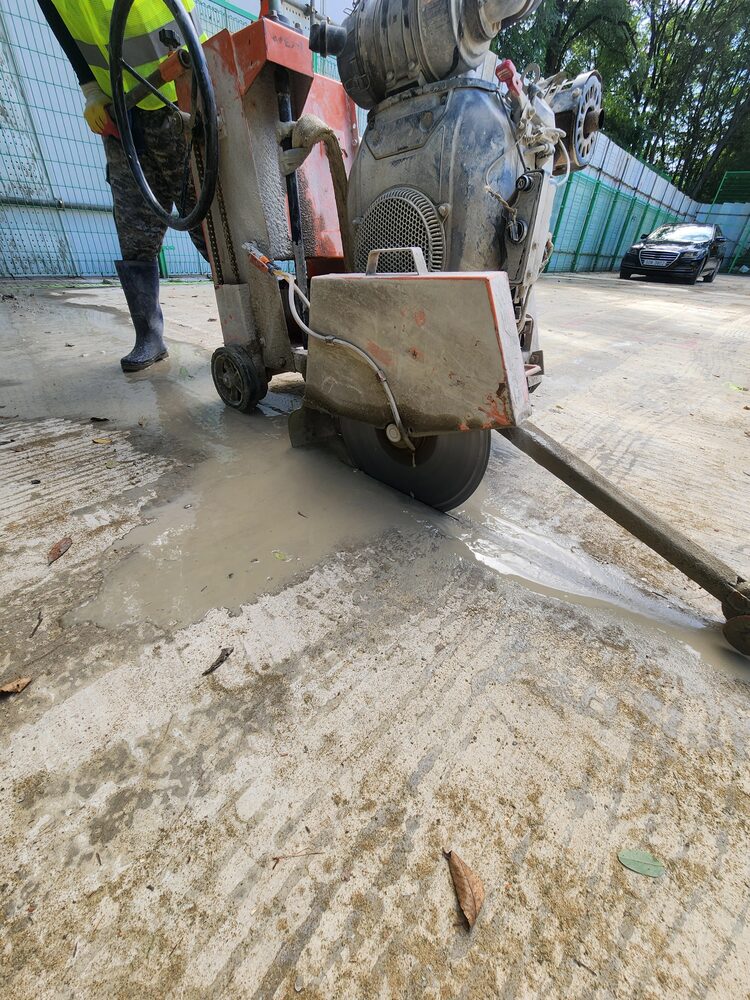

트렌치 규격에 맞춰 굴착한다
레벨을 맞춰 트렌치를 앉힌다
집수정·우수관 등 하류로 연결한다

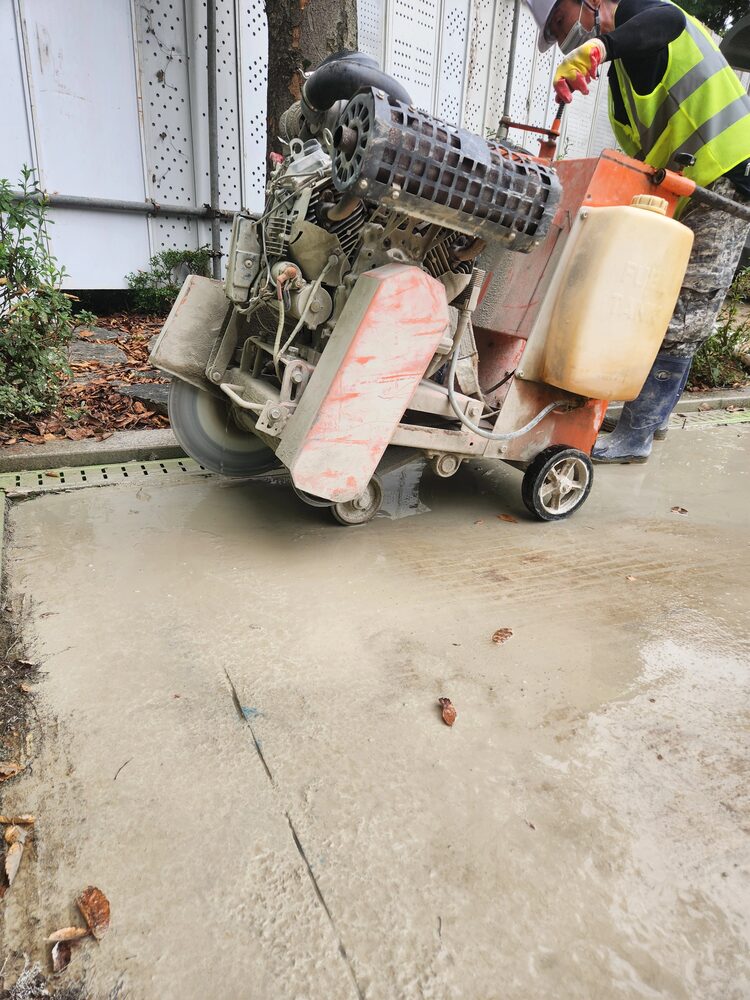

그레이팅 설치 후 포장을 마감한다
