지하주차장 토목 시공 현장 모습
지하주차장은 지상층과 달리 자연 배수가 되지 않고 외부 진입 경사로를 통해서만 우수와 차량이 드나든다. 지하주차장토목공사는 이 특성을 반영해 배수, 진입 경사로 구배, 집수·펌프 계통을 미리 계획하는 공사로, 준공 후 누수·침수 문제를 예방하는 데 직결된다.
지하층에 주차장을 계획하는 신축 현장 전반에서 검토되며, 특히 진입 경사로와 배수 계통 설계가 핵심이다.
진입 경사로 토공·구배 시공, 바닥 배수 구배, 집수정·트렌치 설치, 방수 및 되메우기까지를 포함한다.
지하수위, 인접 대지와의 레벨 차, 진입 경사로 확보 가능 길이를 우선 확인한다.
바닥 전체가 집수 방향으로 구배를 갖도록 시공해야 고인 물 없이 배수가 이루어진다.
굴착 깊이, 지하수 처리 여부, 배수·펌프 설비 규모, 경사로 길이에 따라 비용이 달라진다.

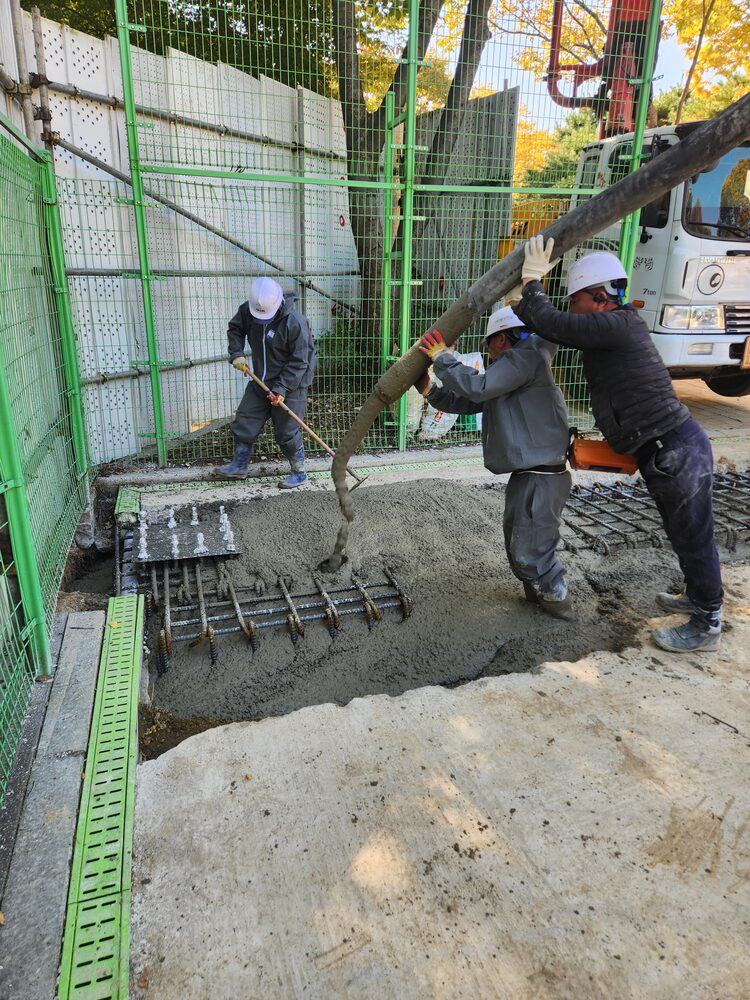

바닥 전체 구배와 집수 계통을 통한 우수·누수 처리
진입 경사로의 구배와 길이, 차량 통행 안전 확보

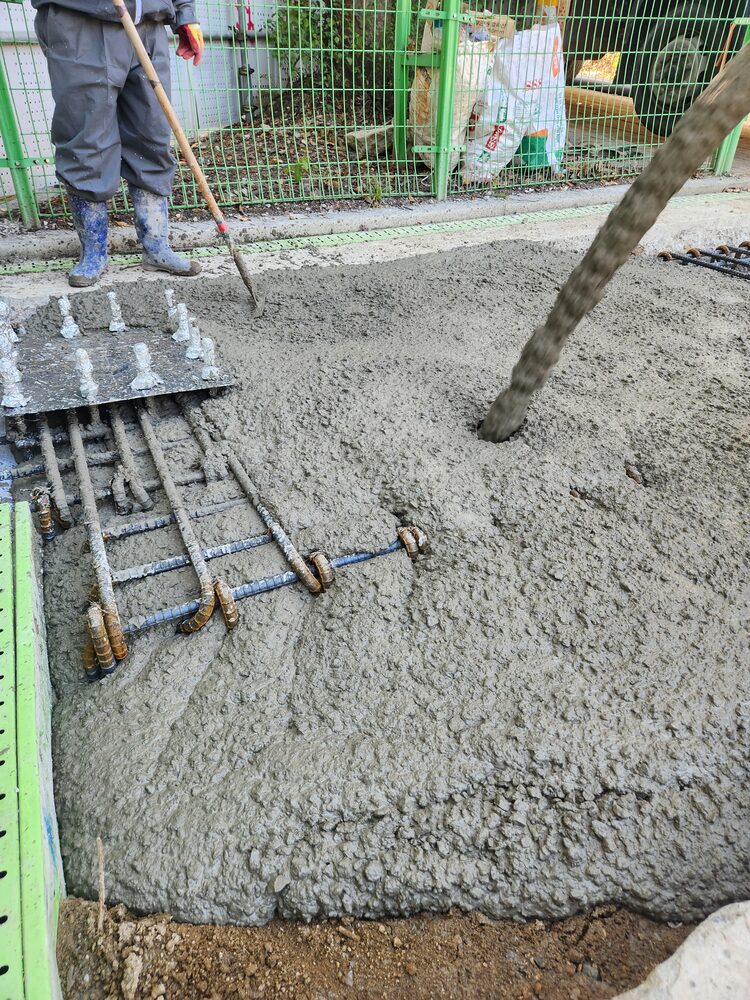

집수정·트렌치 배치와 펌프 연계를 통한 강제 배수

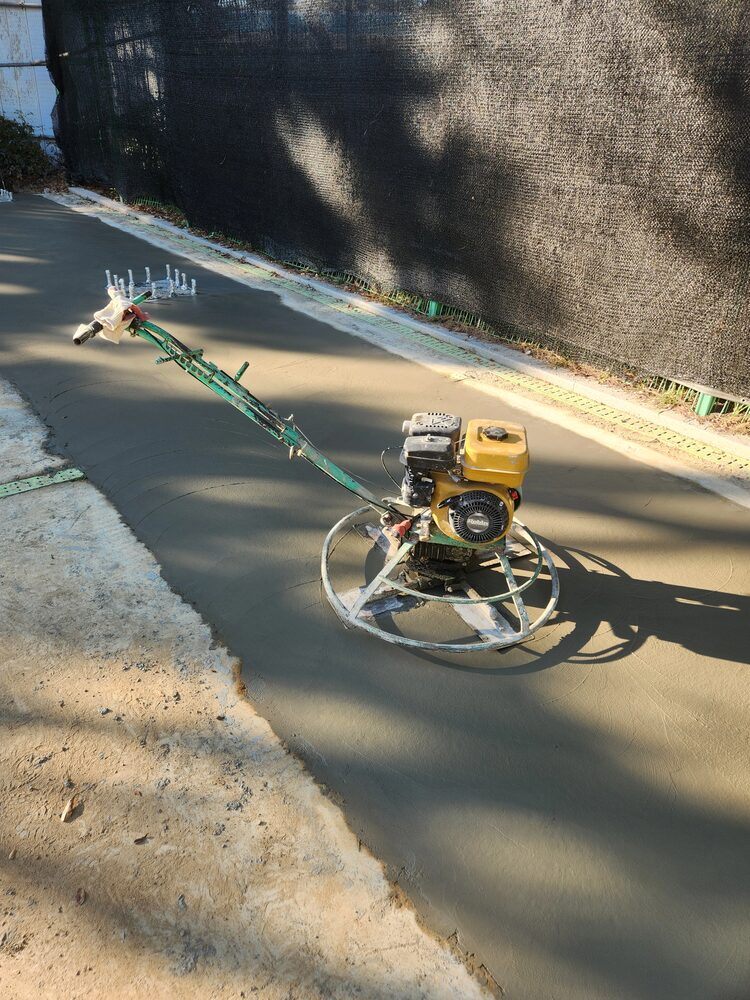

바닥 마감과 미끄럼 방지, 구획선 기준 포장 계획
진입부·바닥 일부에 물이 고인다
바닥 구배가 집수 방향으로 충분히 형성되지 않음
집수 계통 위치에 맞춰 구배를 재검토해 시공
벽체나 바닥에서 결로·누수가 발생한다
방수층 및 배수판 시공이 지하수위 조건과 맞지 않음
지하수위를 고려한 방수·배수 계통 재설계
진입 경사로에서 차량 바닥이 닿는다
경사로 구배가 기준보다 급하게 시공됨
완충 구간을 두어 진입부 구배를 단계적으로 조정
| 구간 | 확인 항목 | 관련 공종 |
|---|---|---|
| 진입 경사로 | 구배, 길이, 완충 구간 | 토공, 포장 |
| 바닥 | 집수 방향 구배, 미끄럼 방지 마감 | 포장, 배수 |
| 집수·펌프 | 집수정 용량, 펌프 성능, 예비 계통 | 집수정, 배수 |
| 벽체·외곽 | 방수층, 배수판, 지하수위 | 방수, 되메우기 |
